GY-800ARC母線弧光保護測控裝置
GY-800ARC 母線弧光保護測控裝置
一、概述
高壓電氣設備的各種短路故障和接地故障常伴有電弧光，電弧光産生巨大的壓力和溫升，會對電氣設備與人身安全造成嚴重傷害。

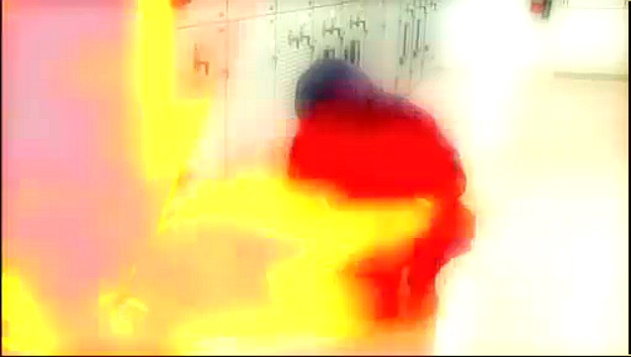

電弧光故障的影像照片
電弧光産生的原因很多，包括誤入帶電間隔，誤操作隔離開關，誤帶地線合閘，誤将檢修工具遺漏在設備内，接線錯誤，設備老化、機械磨損、過電壓、小動物（尤其是老鼠）、灰塵及環境腐蝕使絕緣降低等因素。
電弧光的危害性很大，會使電氣設備内部溫度和壓力迅速增加。弧光中心的溫度能達到20,000℃，超過太陽表面溫度的3倍，銅排、鋁排、電纜着火甚至氣化，壓力上升導緻電氣設備爆炸。弧光沖擊波以300m/s的速度爆發，摧毀沿途的其它設備，使事故範圍擴大化。對人身而言，高溫會灼傷皮膚、強光會刺傷眼睛、爆破音振會損傷耳膜及肺髒，傷亡非常嚴重。
電弧光故障的危害程度取決于電弧光電流的大小及持續時間，電弧光産生的能量I2t與故障持續時間t成指數規律快速上升。越早切除故障，弧光的危害越低。
IEC 62271-200 Ed. 2.0的附錄AA指定100ms電弧燃燒時間作為中壓開關櫃的電弧故障防護标準。即當開關櫃發生内部故障，如果在100ms以内切除故障，開關設備及附近人員的損害較小。考慮到裕度及開關櫃質量的差異，一般認為在75ms内将弧光故障切除即能有效降低故障的危害。
有鑒于此，我公司在吸收國内外先進技(jì )術的基礎上，自主研發出技(jì )術先進、可靠性高、适用性強的 智能電弧光保護裝置。
智能電弧光保護裝置采用弧光和保護電流以及零序電流判據，具有可靠性高、保護動作速度快的特點（裝置出口總時間小于5ms、故障切除總時間可控制在75ms以内），可以顯著的縮短電弧光故障的切除時間、降低電弧光對設備的損壞、減少設備的停運時間，能更快的恢複供電，更能大幅度降低電弧光對人身的傷害。
智能電弧光保護裝置既可以獨立使用，也可配合使用，配置方案靈活；滿足弧光保護配置的選擇性和完備性要求，适應可靠性、經濟性的不同要求。
--弧光傳感器
弧光傳感器是探測弧光的光感應元件。發生電弧光故障時，光強度大幅度增加，弧光傳感器将光信号轉換成電信号傳送給主控單元或者弧光擴展單元。弧光傳感器安裝在開關櫃内相關部位，監視那些脆弱而又重要部件，如開關櫃母線間隔、CT和PT部件，電纜連接頭等。
我公司采用GY-ARC紫外電弧光傳感探頭，是針對弧光光譜特性，采用特殊光學材料、高分子共混摻雜工藝、光學透鏡技(jì )術設計的，可過濾掉可見光幹擾的弧光探測傳感探頭。GY-ARC可以快速檢測到超過240度範圍内發生的電弧光，并通過光纖傳入控制設備，實現毫秒級别快速切斷故障，避免引發嚴重後果。
--保護功能1（跳進線）
|
序号 |
名稱 |
序号 |
名稱 |
序号 |
名稱 |
序号 |
名稱 |
|
1 |
22路弧光保護 |
3 |
1#進線零序電流閉鎖 |
5 |
2#進線零序電流閉鎖 |
7 |
|
|
2 |
1#進線電流閉鎖 |
4 |
2#進線電流閉鎖 |
6 |
5路繼電器輸出 |
8 |
|
--保護功能2（跳對應斷路器）
（一路弧光對應一路繼電器出口）
|
序号 |
名稱 |
序号 |
名稱 |
序号 |
名稱 |
序号 |
名稱 |
|
1 |
9路弧光 |
3 |
1#進線零序電流閉鎖 |
5 |
2#進線零序電流閉鎖 |
7 |
|
|
2 |
1#進線電流閉鎖 |
4 |
2#進線電流閉鎖 |
6 |
9路繼電器輸出 |
8 |
|
--适用範圍：适用于電力系統及其他行業110KV及以下電壓等級的供配電網系統。
--主要特點：
★弧光保護動作時間≤10ms。
★采用弧光和故障電流雙判據原理，動作可靠，速度快，5-7ms動作時間，大大降低開關櫃在事故中損壞程度。
★故障點定位，精準定位弧光發生點的位置，方便快速處理故障、恢複供電。
--技(jì )術參數：
額定數據
直流電源：220V±20%或110V±20%
交流電源：220V±20%或110V±20%
交流電壓：380/V ，380，100/V，100V
交流電流：5或1A
頻率：50Hz
工作環境：
環境溫度：-10℃~+55℃保證正常工作
相對濕度：5~95%
大氣壓力：86~106KPa
接點容量：
跳合閘出口（常開）：5A,DC220V（吸合）
信号出口（常開）：5A,DC220V(吸合）
開關量：空接點輸入，導通電流＜10mA
通訊
RS485：速率9.6--11.52kbps可調。
裝置尺寸
外形尺寸：高222*寬149*深197
開孔尺寸：高200*寬147
