1 概述

基于工业物联网智能化平台的GY-4000能耗管理系统具有成熟化、模块化、监控软件和核心联网采集产品自主研发的特点，易于实施和扩展，易于根据客户的需求定制化调整，并具有很强的性价比特点，自推出市场以来获到了用户的亲睐，在多个行业和环节进行了应用，创造了良好的社会和经济效益。

2 系统架构

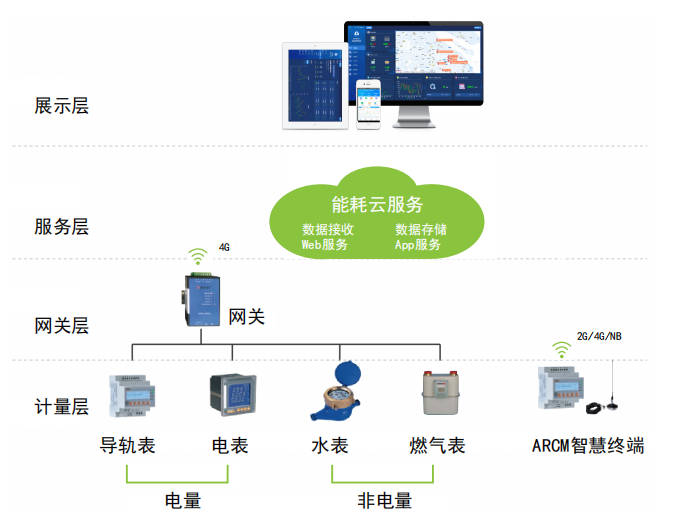

依据能耗管理后台系统的具體特点，提出具有针对性的系统设计，系统架构图如下：

系统共四层：

第一层為计量（设备）层，包含：仪器仪表，電能表及非電量计量设备。

　　第二层為网关（采集）层，通过网关（或通信管理机），将本區域的设备通过RS485通信接口和协议与计量层进行数据的采集和传输，通过以太网接口与传输层进行数据传输。

　　第三层為传输（服務）层，通过云服務（或交换机）组建网络，将各个區域的采集设备，通过网络实现数据的传输。

　　第四层為展示层，通过监控软件，提供可视化图形图表的呈现效果，将系统的运行数据进行图形展示，还提供故障信息采集，故障再现，历史数据，波形分析，运行日志，操作管理等功能。可通过WEB，手机APP等方式向管理人员提供实时和数据展现。

3 系统功能界面

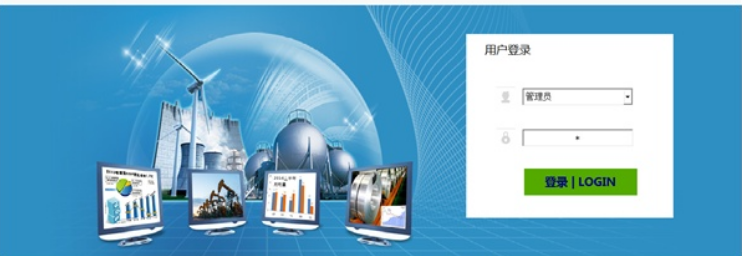

1）出厂时提供无密登录方式，登录后根据用户需要可以自行设置登录密码。

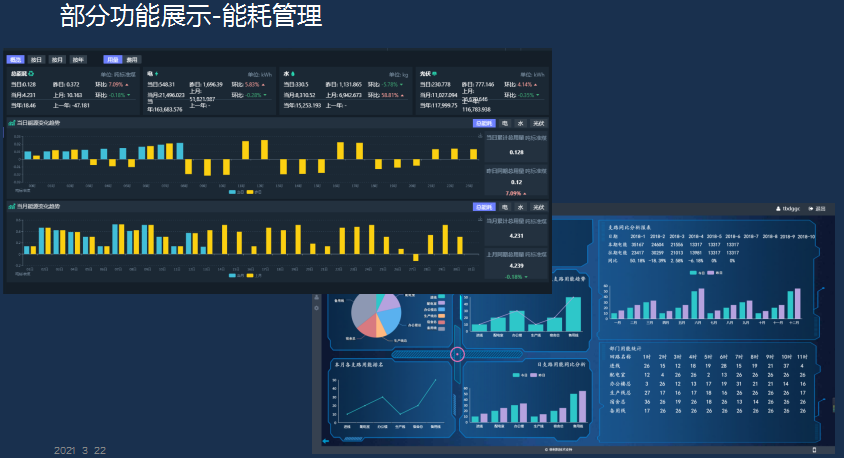

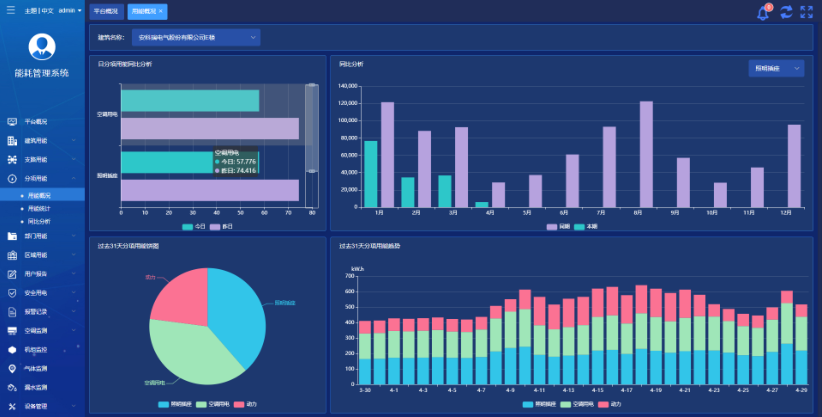

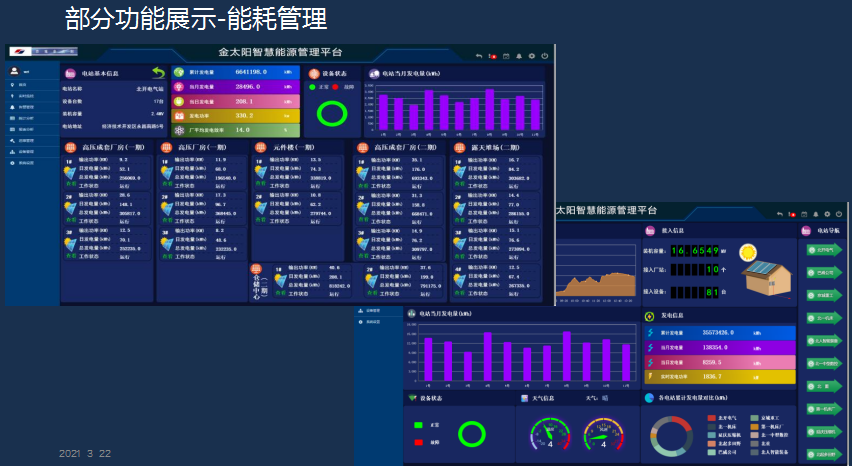

2）提供丰富的数据可视化功能，通过饼图、柱状图、曲線图、堆积图等将数据以直观的方式呈现给用户，方便用户做出决策.

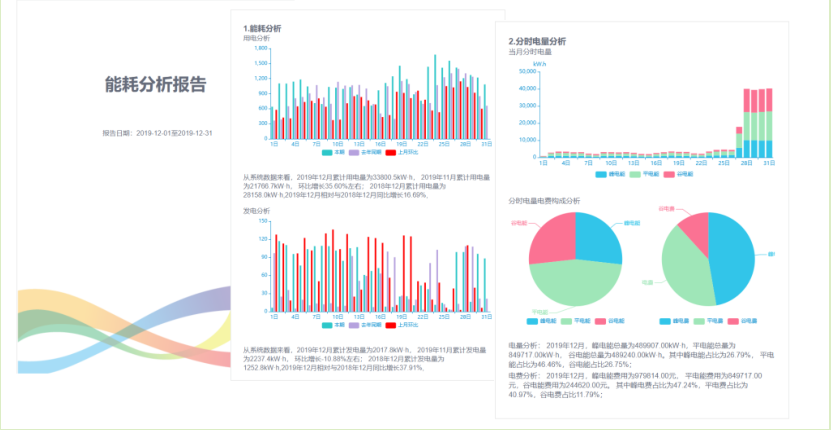

3）提供能耗分析报告功能，从多个维度统计分析用户能耗使用情况。报告可以提供同环比分析、复费率電量和電费分析、能耗排名分析、报警情况统计等功能。

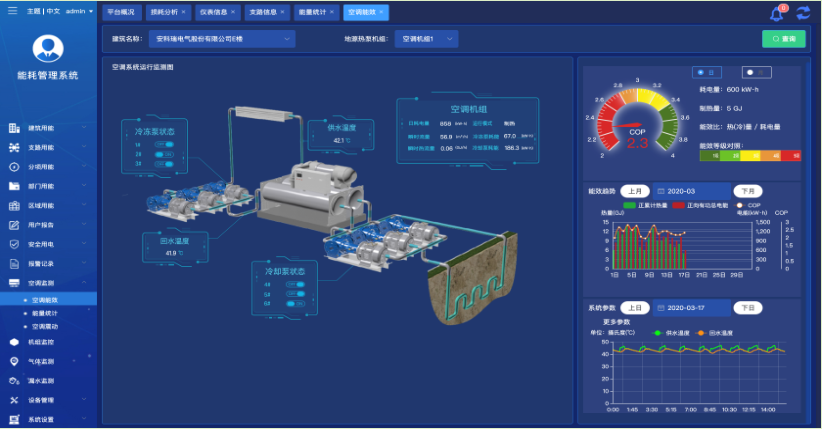

4）针对能源消耗量大的设备进行单独的监控，例如针对中央空调设备，系统不仅可以监视中央空调各部分的运行参数，还可以针对中央空调的运行效率进行央空调的能效计算，并将能效值与能效标准进行对比，从而反映出中央空调的能效真实状态。可以提供节能改造前后中央空调能效对比，从而验证改造是否有效。
