1　概述

  基于工業物聯網智能化平台的GY-4000電力監控系統具有成熟化、模塊化、監控軟件和核心聯網采集産品自主研發的特點，易于實施和擴展，易于根據客戶的需求定制化調整，并具有很強的性價比特點，自推出市場以來獲到了用戶的親睐，在多個行業和環節進行了應用，創造了良好的社會和經濟效益。

2 系統架構

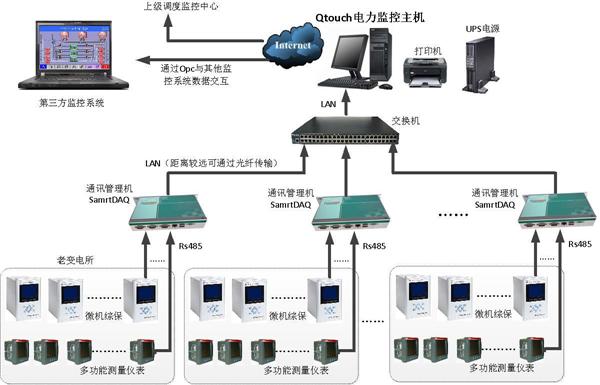

     依據低壓配電網電力監控後台系統的具體特點，我們提出具有針對性的系統設計，系統結構拓撲圖如下：

   系統共四層：

   第一層為設備層，包含儀器儀表、微機保護、弧光保護、智能操控、故障及錄波設備，環境監測設備。

　　 第二層為采集層，通過前置通信管理機，将本區域的設備通過RS485通信接口和協議與設備層進行數據的采集和傳輸，通過以太網接口與傳輸層進行傳輸數據。

　　第三層為傳輸層，通過交換機組建網絡，将各個區域的采集設備，通過網絡實現數據的傳輸。

　　第四層為展示層，通過監控軟件，提供可視化圖形圖表的呈現效果，将系統的運行數據進行圖形展示，還提供故障信息采集，故障再現，曆史數據，波形分析，運行日志，操作管理等功能。可通過WEB，手機APP等方式向管理人員提供實時數據展現。

3 系統功能界面

    (隻展示部分主要界面)

   1）登錄界面

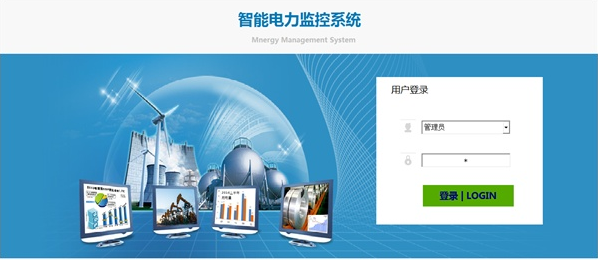

     出廠時提供無密登錄方式，登錄後根據用戶需要可以自行設置登錄密碼。

    2）電氣圖

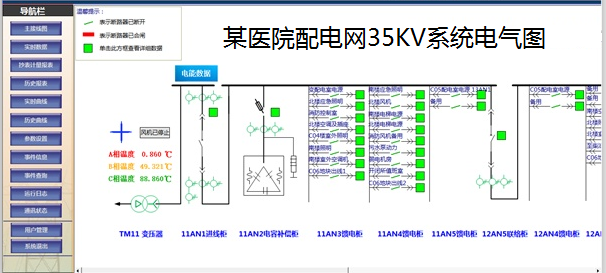

      根據系統設計圖紙，還原系統結構，并将實時信息進行顯示，點擊任一顯示項，可以進入儀器儀表的詳細實時信息。

   3 ) 實時數據

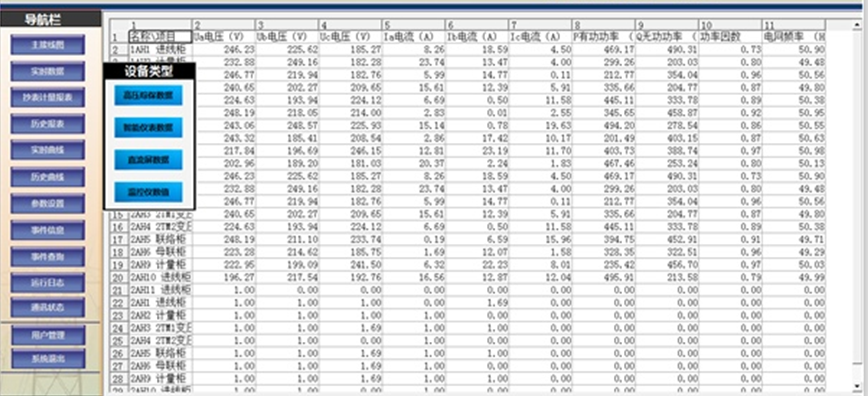

     實時數據是完整顯示系統設備的實時監測信息，按設備類型分成多個二級子項，如電力儀表、繼電保護、直流、溫控儀等。用table表、按接線回路方式呈現，清晰、直觀的監測儀表實時信息。

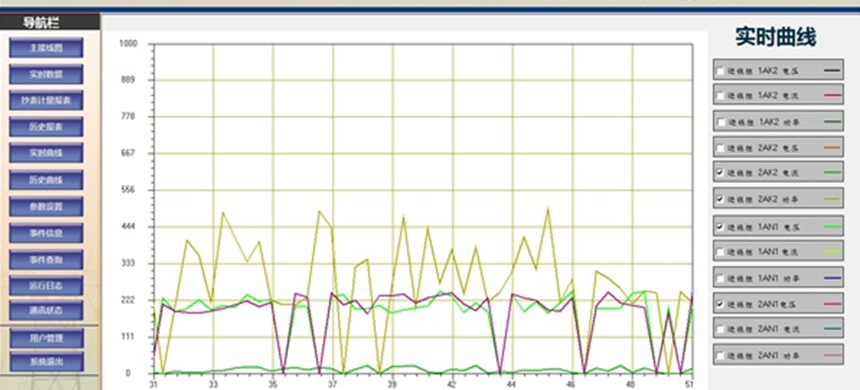

   4 ) 實時曲線

　  實時曲線按區域劃分子項，點擊進入之後，勾選需要顯示的對象，一般為電流、電壓、功率、溫度等，即可顯示所選對象的實時曲線。

   5）曆史數據查詢

      曆史報表按區域劃分子項，點擊進入之後，可以勾選需要查詢的對象，設置查詢日期，即可查詢曆史數據，并可以導出到excel作為數據分析的依據。

   6）曆史數據曲線

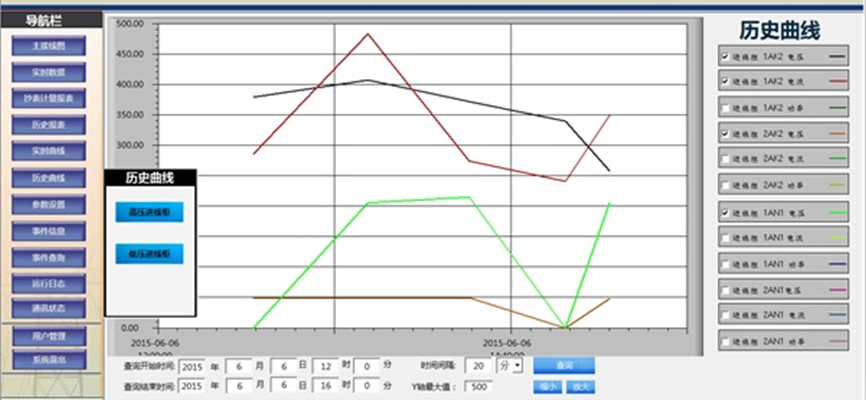

       曆史曲線按區域劃分子項，點擊進入之後，勾選需要顯示的對象，一般為電流、電壓、功率、溫度等，通過設置查詢時間，可以将時間段内的數據查詢出來以曲線的形式進行顯示，并可以對X軸、Y軸進行縮放功能，便于對曲線數據進行分析。

   7）參數設置

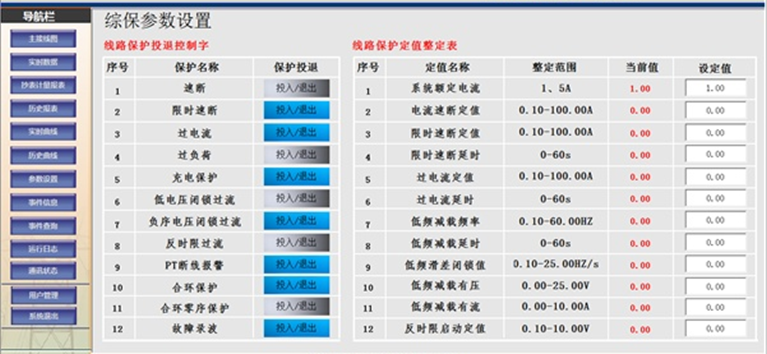

　　參數設置是針對微機保護、弧光保護，儀器儀表的越限報警參數等進行參數的設定，可以采用多套定值的方式，也可以通過輸入框實時修改參數等方式，在參數設置上通常為最高權限的管理員才有權修改。

   8）事件記錄

　    事件信息分為保護故障信息，SOE信息，報警信息，實時顯示設備的故障狀态，具有不同的顔色顯示，也可以彈出報警框。

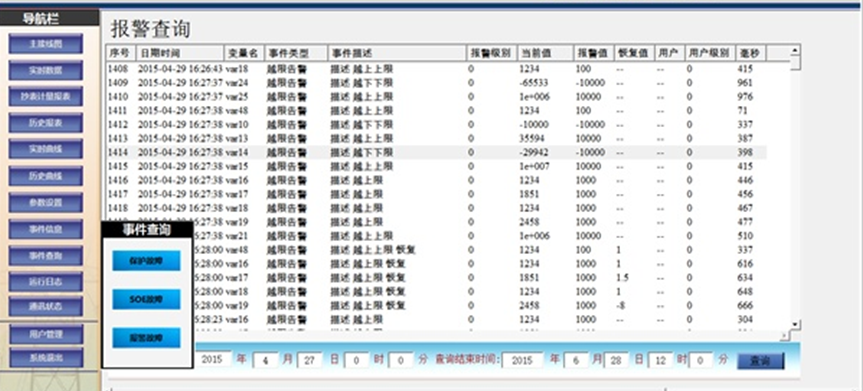

  9）事件查詢

      事件查詢時對報警的存盤信息進行曆史查詢的功能，按設備類型分類，可以查詢輸入時間段的曆史報警信息，進行事件追憶，達到分析和記錄的目的，可以導出到excel表。

  10）運行日志

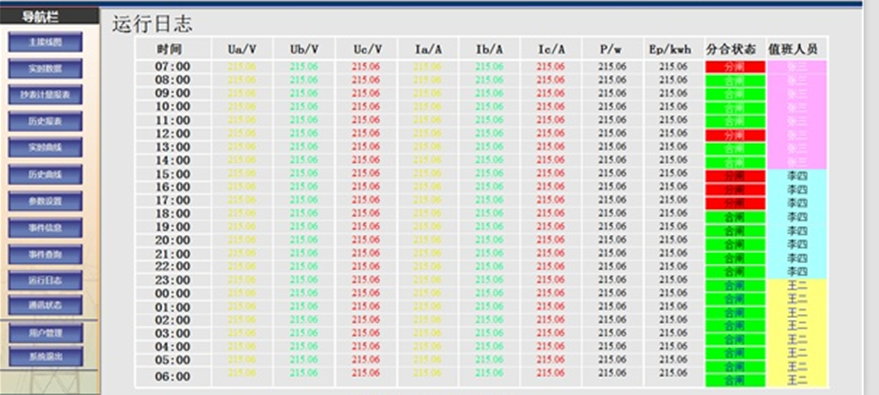

　    運行日志是針對監控中心的運行值班人員，進行班組交接的重要手段，通過查詢和導出運行日志，可以明确統計各個時段的設備運行狀态和重要數據，通過打印、自動打印、導出excel等方式，進行交接班記錄，以輔助在系統排查中的班組監視責任。

   11）通訊狀态

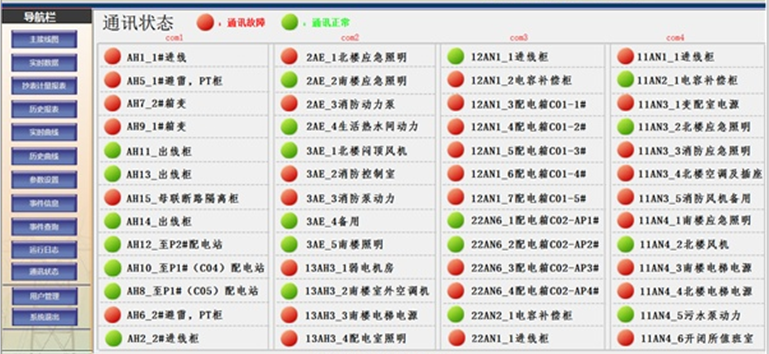

        通信狀态通過一覽表的形式，通過紅色、綠色的顔色區分，實時監視設備的通信狀态，當通信出現故障，就需要提示運行值班人員，進行設備故障或通信故障的排查，确保監控系統的設備和通信處于正常狀态。
